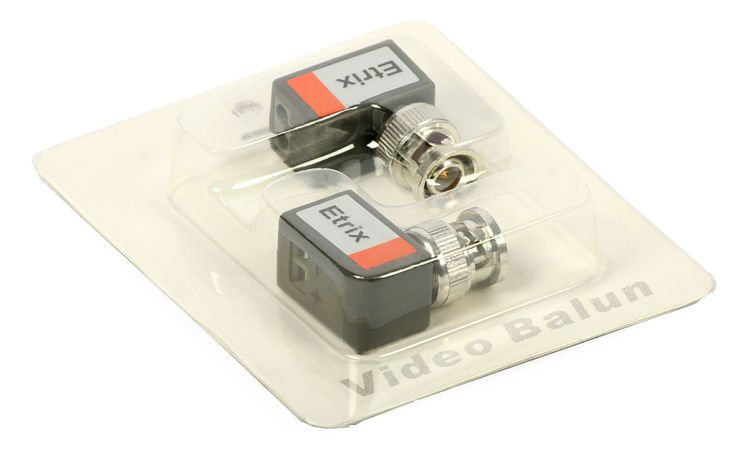

Transformator video TR-1B z wtykiem BNC, kątowy

1VP-B przeznaczony jest do przesyłu sygnału wizyjnego z jednego źródła za pomocą skrętki komputerowej. Transformator jest przymocowany pod kątem prostym do złącza BNC, więc podłączając go do urządzenia (np. kamery lub rejestratora) potrzebujemy minimalną ilość miejsca. Urządzenie dopasowuje impedancję kabla koncentrycznego (75 Ω) do impedancji przewodu symetrycznego (100 Ω) zapewniając przesył sygnału wizyjnego do 400 m (skrętka komputerowa 5 kategorii). Należy zwrócić uwagę na prawidłowe połączenie zacisków: (+) do (+) oraz (-) do (-). Odwrotne połączenie spowoduje zakłócenia obrazu.

Współczynnik CMRR w transformatorach wideo. Angielskie określenie transformatora wideo - „balun” jest skrótem od „Balance-Unbalance” (symetryczny – niesymetryczny) oznacza urządzenie pozwalające na zmianę medium transmisyjnego z kabla współosiowego na skrętkę i odwrotnie. Największą zaletą transmisji kablem symetrycznym jest niższa cena kabla oraz odporność na zakłócenia. Dzięki temu, że sygnał przesyłany jest przez 2 przewody o tej samej impedancji, zakłócenia dodające się do obu przewodów są takie same. Dlatego znacznie łatwiej je usunąć niż z przewodu koncentrycznego. Odporność transformatora wideo na zakłócenia poprzez redukcję sygnału wspólnego dla obu przewodów oraz pozostawienie sygnału różnicowego to podstawowa właściwość transformatora wideo. Jest określana poprzez parametr CMRR (Common Mode Rejection Ratio). Jest to stosunek wartości sygnału błędu na wyjściu niesymetrycznym do wartości zakłócenia na wejściu symetrycznym. Można zmierzyć go np. przez podanie sygnału zakłócającego (wspólnego) Vz o dużej amplitudzie przy zwartych żyłach kabla symetrycznego (zapewnienie zerowej amplitudy sygnału różnicowego). W idealnych warunkach na wyjściu niesymetrycznym transformatora powinno być 0V, natomiast zmierzoną w warunkach rzeczywistych wartość Vb należy podstawić do wzoru: CMRR = 20*LOG(Vb/Vz) Parametr CMRR dla transformatorów wideo Etrix (dla sygnałów o częstotliwości 15kHz do 6MHz) wynosi 60dB. Oznacza to że tłumią one sygnał wspólny (zakłócenia) 1000 razy.
